型号：SCF-A                                                                                                单套处理水量范围：15-2800t/h

最小工作压力：0.1Mpa                                                                               最大工作压力：1.0/1.6/2.5/4.0Mpa

压力损失：≤0.01Mpa                                                                                  滤元精度：100-3000um （楔形网）800um-5000um（钻孔网）

常规压力：1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa按特殊规格定制        壳体材质：CS、304、316

滤网材质：304、316L                                                                                 滤元形式：不锈钢楔形网、不锈钢钻孔网

温度：0-85℃（85℃-200℃需按需方实际现场情况定制）                     控制电箱：继电器控制、PLC控制（含远程信号）

控制方式：手动、压差、时间                                                                    额定操作电压：三相，220V，380V，50HZ

工作原理：

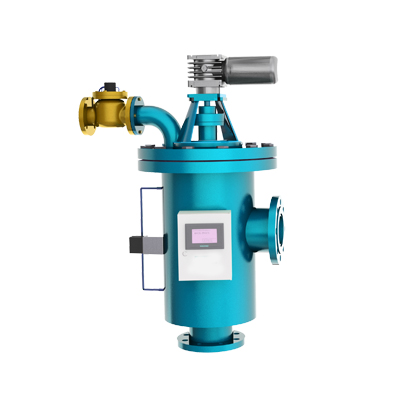

        江河环保JHHB自清洗过滤器脏水水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作，当达到预设清洗时间时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。

产品参考选型技术表

精度换算表

安装示意图示：

选型指南：

1.处理水量   2.系统的管道压力        3.实际现场需求的过滤精度         4.过滤系统的悬浮物含量             5.过滤系统的介质及化学性质

适用范围：

1.工业循环冷却水：在对水质有一定要求的设备如：冷却塔、轧机、连铸机、抛光、水泵、电磁阀、离子交换器、喷雾器、热交换器等或供排水管路上使用，可过滤掉水中杂质，避免管路、喷嘴等零部件堵塞。

2.中央空调冷却水：防止热交换器的堵塞，保证热交换效率，节水节能。

3.净水系统：用于膜前的预处理（超滤、纳滤、反渗透等）。

4.污水处理：污水排放前的过滤；污水生化处理前的过滤；中水回用的过滤。

5.原水处理:可对地表河水、湖水、海水，水库水，井水及地下水进行过滤，除去沙子、细菌、藻类、有机物等等。

6.灌溉:尤其适用于该流量、杂质含量高的水源，农业灌溉、喷灌、公园、高尔夫球场、草皮浇灌等。

7.造纸工业:白水过滤。

8.塑料工业:产品回收冷却水过滤。
